一。用途
Y5-47型鍋爐引風機適用于燃用各種煤質并配有消煙除塵裝置的0.2-20t/h工業鍋爐，凡進氣條件相當，性能又相適應者，均可采用。但最高溫度不得超過250°C。
二。形式及特點
1。形式
1）引風機制成單吸入，機號有No.3.15、4、5、6、7、8、9、10、11、12、12.4十一種
2)引風機可制成左旋轉或右旋轉兩種形式。從傳動組一端正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示。逆時針旋轉稱為左旋轉，以“左”表示。
3)風機的出風口位置以機殼的出風口角度表示。“左…右”均可制成0°、90°、180°。三種角度。
4)風機的傳動方式為c式、D式、電動機與風機聯接分別采用帶輪傳動和彈性聯軸器直接傳動。
2。特點
Y5-47風機最佳工況點的全壓內效率為85.6%，噪聲指標（A聲級）為12. 5dB。
Y5-47 型風機與老型風機相比較，由于進行了一系列改進，使噪聲值有顯著降低，為了更好地滿足鍋爐配套的要求新增加了N03. 15C（配0．2-0.5t/h鍋爐）、4D（配0．7-1t/h鍋爐）、5D（配2t/h鍋爐）、6D（配4t／h鍋爐）、7C（配4t/h，6t/h鍋爐）、1OD（配6t/h鍋爐）、l1D（配10t/h鍋爐）共7種機號。
當前工業鍋爐系列型號較多，燃用煤質優劣懸殊，配用的除塵器及安裝管道阻力不一，所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性及運轉平穩可靠性，該風機采用D式、c式兩種傳動方式（即聯軸器與v帶傳動），其中0. 7- 20t/h的鍋爐均有D式傳動的引風機與之匹配，0.2-10t/h的鍋爐均有C式傳動的引風機與之匹配。對于V帶傳動，使用單位可根據實際情況自行變換主軸轉速來獲得較理想的風量、風壓。
三。結構特點
風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。
1）葉輪有12片材料為Q345 (16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間，經動平衡校正。因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。
2)機殼用鋼板焊接成蝸形殼體。從N0. 8以上“左”“右”轉通用。
3)傳動組的主軸由優質鋼制成采用球軸承(No.3 .15-7采用低噪聲型軸承)，二只并列的軸承座，用2號的鈣鈉基潤滑脂和風葉自冷，結構簡單。
4)進風口為斂散式的避風口，制成整體結構，用螺栓固定在機殼入口側。
5) Y5-47系列鳳機均配有調節門，用以調節風機的流量。No. 6以下風機采用3個葉片，百頁窗式結構，關閉靈活結構簡單，N0.7以上風機采用11個葉片梅花形結構，調節效率高結構可靠。調節門軸向安裝在進風口前面，調節范圍由90°（全閉）到o°（全開）調節門的板把位置，從進風口方向看，對右旋轉風機，扳把逆時針轉動是有全閉到全開，對左旋轉風機，扳順時針轉動是由全閉到全開。
為使調節門各部正常工作，必須很好的潤滑，因引風機氣體溫度較高，潤滑脂采用高溫（260°C），潤滑脂在高溫運轉時仍能保證潤滑作用。

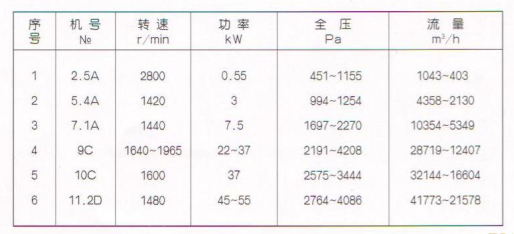

四。Y5-47部分技術參數如下
點擊看大圖
